1. ИЗМЕРЕНИЕ ПРОЁМА ДЛЯ КОНСТРУКЦИИ |
 |
На рисунке 1 представлена схема проёма для конструкции.
Обозначения:
WO - высота проёма,
SO - ширина проёма,
WS - высота проёма возле угла,
SS - ширина проёма возле угла,
DS - длина угла.
Если угол (DS) в проёме для конструкции доходит до пола следует ограничить его "искусственной стенкой" так, чтобы высота проёма возле угла (WS) составила минимум 70см. |
| Рис.1. |
|
 |
В конструкции из трёх передвижных дверей (Рис.2.), в которой две двери угловые прямоугольная дверь (3) должна передвигаться на минимум 2/3 своей ширины. |
| Рис.2. |
|
 |

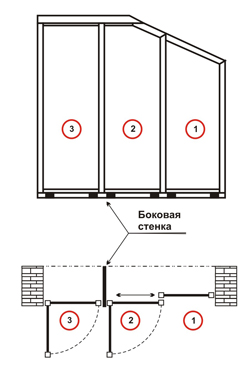

Если вышеуказанное условие не выполнено, конструкцию следует поделить на две части разделенные боковой стенкой (Рис.3.):
1. конструкцию с открывающейся дверью (3),
2. конструкцию с открывающейся (2) и передвижной (1) дверью. |
| Рис.3. |
|
ВЫЧИСЛЕНИЕ КОЛИЧЕСТВА УГЛОВЫХ ДВЕРЕЙ СИСТЕМА УГЛОВЫХ ДВЕРЕЙ
Вычисление
предусматривает в конструкции максимум две угловые двери (Рис.4.), при этом в одном крыле может она быть максимальной длины(1), в другой часть двери должна быть угловая, а часть прямая (2).
Чтобы вычислить число угловых дверей следует вначале рассчитать число всех дверей в конструкции. Число угловых дверей вычисляем по формуле:
ids - число угловых. дверей |
 |
Полученное число в большинстве случаев будет десятичной дробью. Целая часть в нем означает число угловых дверей по всей длине (1), а дробь то что следующее двери будут составлять в себе и угловую и нормальную часть. Величина дроби определяет длину угловой части двери в процентах (2).
В том случае, если полученное число будет больше чем 2, следует рассчитать меньшее число дверей и еще раз применить формулу. |
| Рис.4. |
|
| ВЫЧИСЛЕНИЕ ВЫСОТЫ И ШИРИНЫ ОКОВАННЫХ ДВЕРЕЙ |
 |
Для вычисления высоты и ширины дверей следует применит формулы, указанные выше в таблице.

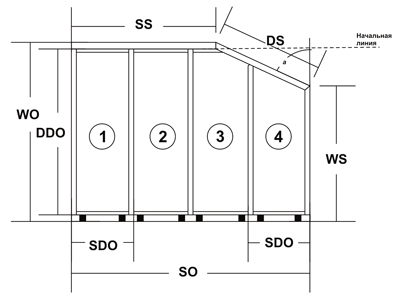

Высота прямоугольных окованных дверей определяет начало расчета угла, в соотношении к которому будут вычисляться остальные элементы. (Рис.5.)
Следует отметить, что ширина всех дверных створок, как прямоугольных, так и угловых одинаковая. Вычисление и сборка дверей прямоугольных (3) i (4) такая же, как и передвижных дверей в системе: Standard i LUX.
На дверях, на которых есть и прямая, и угловая часть (2) нет необходимости инсталлировать СИСТЕМУ УГЛОВЫХ ДВЕРЕЙ.
Обязательным условием является возможность соединения вертикального профиля и стандартного горизонтального элемента типа: верхняя направляющая, ползунок, скользящий элемент.
Чтобы замонтировать один из вышеуказанных элементов длина вертикального профиля возле угла должна быть минимум 80 мм. |
| Рис.5. |
|
ОПРЕДЕЛЕНИЕ УГЛА
Угол рассчитываем по формуле:
sin (a) = (SO-SS) / DS
Величину следует взять с математических таблиц или посчитать на калькуляторе. Этот угол следует вычислить как можно точнее, так как в соотношении к нему будут рассчитываться все другие размеры. |
| ВЫЧИСЛЕНИЕ РАЗМЕРОВ НАПОЛНЕНИЯ В УГЛОВЫХ ДВЕРЯХ |
 |
Первыми для вычисления следует рассматривать самые боковые двери (1) (Рис.6.) находящиеся возле края угла. Предполагается, что ширина окованных дверей, а также ширина наполнения одинаковая для всех дверей поэтому рассчитываются только вертикальные размеры наполнения.
вычисление длины бока - S1
S1 = WS-22
вычисление длины бока - S2
S2 = S1 + SP / tg (a)
В зависимости от вида системы - верхушка наполнения (плита, зеркало или рама) боковых дверей должна быть срезана (1) (измерение L):
20 мм для системы Standard,
30 мм для системы LUX.
Длина бока S2 указана для верхушки перед срезкой.
Следует обратить внимание, что длина бока S2 для наполнения боковых дверей такая же как для других рассматриваемых дверей.
вычисление длины бока - S3
S3 = WO - 45
Длину S3 (Рис.7.) можно вычислить по формулам указанным в таблице и равняется она длине наполнения DP или DL. Для срезки угла наполнения (1) следует повести вдоль линии, проведенной между верхушками назначенных длин боков S1 и S2 или вдоль линии проведенной с верхушки S1 под назначенным углом . Срезку наполнения (2) провести в аналогичный способ. |
| Рис.6. |
 |
| Рис.7. |
| ВЫЧИСЛЕНИЕ ДЛИНЫ И УГЛОВ В ПРОФИЛЯХ |
 |

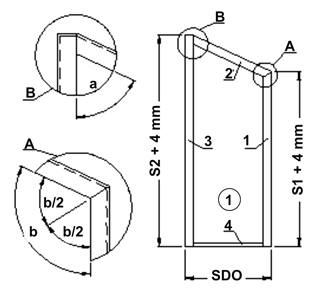

Следует принять, что длина каждого вертикального профиля 1, 3, 5, 8 в угловых дверях (Рис.8.) длиннее, чем угол наполнения, к которому присоединен - на 4 мм, а профиля расположенного на краю угла 2, 6 на 2 мм.
Чтобы правильно срезать профили 1-2 i 5-6 в наружном углу (особенность A) следует вычислить угол .
b = 180° - a
Соединяемые профили следует срезать под углом равным половине величины назначенного угла - /2.
Профили 6 и 7 следует соединять под углом , который равняется:
g = 90° - a
Горизонтальный профиль 7 должен срезаться последним (возле края угла), так как является он элементом, закрывающим скрепленную раму. Длину этого профиля следует определить измеряя расстояния между двумя соседними с ним профилями 6 i 8 (измеряя от лицевой стороны дверей).
Примечание:
На краях угловых дверей всегда крепиться вертикальных профиль. |
| Рис.8. |
| СОЕДИНЕНИЕ И СКРЕПЛЕНИЕ ПРОФИЛЕЙ |
 |
На всех дверях, как прямоугольных так и угловых, в которых соединяемые профили расположены параллельно к себе соединение совершается при помощи стандартных элементов СИСТЕМЫ KOMANDOR: нижнего ролика, верхней направляющей, скользящего элемента. (Рис.9.)

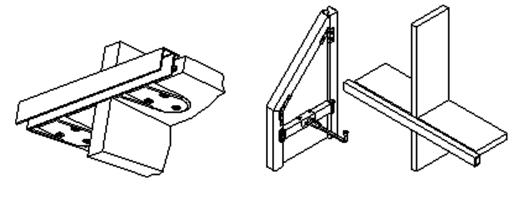

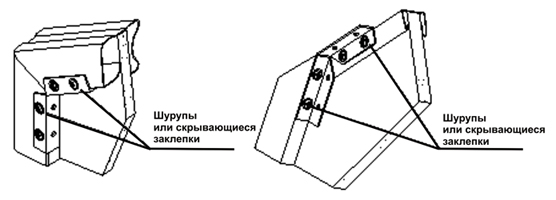

Для соединения профилей срезанных под углом следует применить уголок. На рисунке внизу представлен способ углового соединения двух вертикальных профилей, а также горизонтального и вертикального профиля. |
| Рис.9. |
 |
В половине длины уголка есть сужение, которое облегчает его сгибание таким способом, что соединяемые между собой профили могут находиться под любым углом. Профили следует соединять при использовании шурупов или срываемых заклепок. (Рис.10.)
Описание сборки стандартных элементов СИСТЕМЫ KOMANDOR в этой инструкции не указано так как точное описание есть в инструкциях по сборке Стальной Системы Standard и Стальной Системы LUX.
На рисунке ниже представлен способ сборки нижнего ролика и верхней направляющей. |
| Рис.10. |
2. УСТАНОВКА СИСТЕМЫ
СРЕЗКА И МОНТАЖ РЕЛЬС |
 |
Длину нижней рельсы вычисляем по формуле:
Нижняя рельса = SO - 2mm
Длину верхней рельсы вычисляем по формуле:
Верхняя рельса = SS - 2mm
При этом это длина до пункта, в котором начинается угловая срезка рельсы. (Рис.11.)
Верхнюю рельсу прикрутить согласно готовому расположению отверстий и на расстоянии 5 см от каждого его конца. Следует обратить внимание на то, чтобы лицевая часть рельсы находилась в плоскости отверстия и не выступала за его границы. (Рис.12.)
Нижнюю рельсу положить на полу (не прикручивать) так, чтобы она как можно более точно находилась над верхней рельсой. |
| Рис.11. |
 |
| Рис.12. |
| МОНТАЖ ПРЯМОУГОЛЬНЫХ ДВЕРЕЙ |
 |

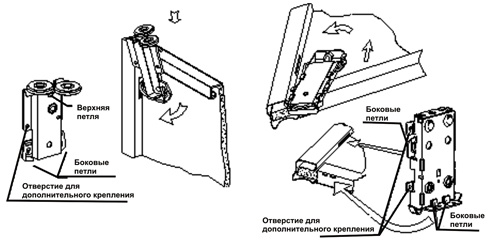

Вставляя прямоугольные двери (Рис.13.) следует их легонько наклонить и вставить в верхнюю рельсу. Потом поставит двери в позиции вертикальной и осторожно опустить их на рельсу нижнюю.
После вставления дверей прикрутить нижнюю рельсу к полу.
Шурупы прикрутить согласно готовому расположению отверстий на рельсе и на расстоянии 5 см от каждого ее конца.
После прикрепления рельсы следует сделать регулировку расположения двери относительно вертикального края стены (боковой стенки).
Для регулировки вертикальной двери служат шурупы в нижних роликах, к которым есть доступ через отверстия в ролике.
Прикручивание или выкручивание регулировочного шурупа приводит к изменению угла наклона края боковой двери относительно стены и заполнения пространства. |
| Рис.13. |
| МОНТАЖ УГЛОВЫХ ДВЕРЕЙ |
 |

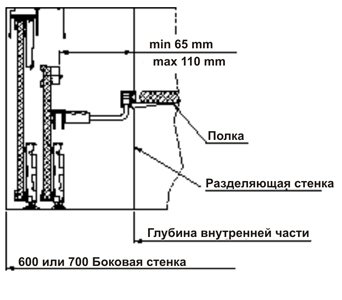

В конструкции с угловыми дверями (Рис.14.) очень важным элементом является внутреннее строение шкафа, а также его расстояние до внутренней стороны наполнения окованных дверей. Следует принять, что для внутренней части шкафа глубиной в 400мм как боковое ограничение применяется боковая стенка 600мм, а для внутренней части шкафа глубиной 500мм боковая стенка 700мм. Ограничение это исходит из принятой длины кронштейна скользящего элемента.
Минимальное расстояние внутренней части шкафа, измеряя от наиболее выступающего элемента (разделяющей стенки) до внутренней стороны вертикального профиля окованных дверей с краем угла составляет 65мм; максимальный размер (определенный по длине кронштейна скользящего элемента) - 110мм. Эти размеры определяют расстояние необходимое для правильного прикрепления элементов угловой системы. |
| Рис.14. |
 |

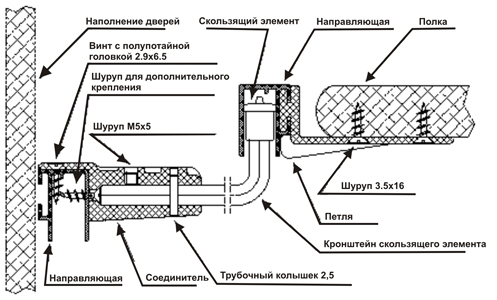

Рисунок ниже представляет разрез поперечного ведения угловых дверей.
Как видно на рисунке направляющая крепиться на дверях (Рис.15.), как элемент конструкции, так и на полке (полках) как элемент, на котором передвигаются двери. Листки направляющей направлены вниз так, чтобы кронштейн скользящего элемента направленный искривлением вверх находился между листками направляющей.
В случае приподнятия двери это застраховывает двери от выпадения из направляющей. |
| Рис.15. |
 |
К полке (полкам) направляющая (Рис.16.) прикрепляется при помощи крючков (прикручиваемых к нижней стороне полки). Полка, к которой должен быть прикреплена направляющая должна находиться на 50мм ниже края угла (чем выше ведутся двери тем больше их устойчивость).
Если направляющая должна быть прикреплена к нескольким полкам (разделенных стенкой), тогда должны они находиться в одной вертикальной плоскости.
Длину направляющей прикрепляемой к полке (полкам) следует определить отдельно для каждой конструкции Зависит она между прочим от количества дверей в конструкции., ширины окованных дверей SDO, места крепления кронштейна скользящего элемента.
Следует помнить, что направляющая должна быть настолько длинной, чтобы не было возможности высунуться из нее для кронштейна скользящего элемента (вместе с дверями), а также чтобы кронштейн скользящего элемента не ударял в заглушку. |
| Рис.16. |
 |
На незакрытый конец направляющей следует закрепить заглушку. (Рис.17.) |
| Рис.17. |
 |
Направляющая прикрепляется к двери при помощи зажимов: правого и левого. Зажимы следует вставить в отверстие направляющей, а затем застраховать шурупом или срываемой заклепкой. Длину направляющей вычисляем по формуле:
Для дверей с профилями Standard:
LSTAND = SDO - 34 [mm]
Для дверей с профилями LUX:
LLUX = SDO - 60 [mm]
Каждый с зажимов имеет отверстие, которое позволяет на дополнительное регулирование в радиусе 15 мм, а также отверстие для постоянного страхования. Направляющая вместе с зажимами крепится к вертикальным профилям при помощи шурупов или срываемых заклепок.
Регулирование направляющей следует провести на правильно установленных дверях относительно края проема, в котором устанавливается конструкция. Должна она находиться 30 мм ниже, чем направляющая, укрепленная на полках. |
| Рис.18. |
 |
Кронштейн скользящего элемента прикрепляется к направляющей на дверях с краем угла при помощи соединителя. Перед установкой соединителя следует отрезать форменные закладки.
Правильно срезанный кронштейн следует предохранить шурупом M5x5. Затеи через пилотажное отверстие сверлить отверстие Ш2.7мм. В высверленное отверстие следует вбить колышек трубочный (пружинчастый) Ш2.5x16мм |
| Рис.19. |
Рекомендуется использование:
- Одного кронштейна скользящего элемента (прикрепляемого в половине длины направляющей) для окованных дверей шириной не более 70см
- Двух кронштейнов скользящего элемента (прикрепляемых на конце направляющей возле вертикальных профилей) для двери шириной не более |
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ УГЛОВОЙ СИСТЕМЫ
1. Соединитель - 1шт,
2. Кронштейн скользящего элемента - 1шт,
3. Зацепка - 2шт,
4. Правый держатель - 1шт,
5. Левый держатель - 1шт,
6. Уголок - 2шт,
7. Заглушка - 1шт,
8. Трубочный колышек 2.5 - 1шт,
9. Шуруп M5x6 - 1шт.
10. Шуруп 3.5x16 "UNIX" - 6шт,
11. Шуруп для листов с головой с подкладкой 2.9x6.5 - 8шт,
12. Шуруп для листов с полупотайной головкой 2.9x6.5 - 5шт |
ПРИМЕЧАНИЯ:
- Перед установкой вертикального профиля следует сдавить концы профиля, чтобы ликвидировать расширение, появившееся после срезки профиля.
- Горизонтальные профили должны быть длиннее, чем плита (зеркало) на 2 мм с каждой стороны.
- Профили следует резать согласно формулам, указанным в таблице.
- Во время установки вертикального профиля следует обратить внимание на то, чтобы горизонтальный профиль не привел к расширению концов вертикальных профилей. Должен он соединяться в углах двери с вертикальным профилем, но не должен оттягивать концы вертикального профиля от плиты или зеркала.
- Для чистки или мытья профилей нельзя применять стирающих средств, выедающих средств, а также растворителей для красок и лаков. Рекомендуется мытье детергентами, применяемыми для мытья лакированных поверхностей или для мытья посуды. Для снятия жирового слоя с вертикального профиля перед наклеиванием буферной ленты рекомендуется применение технического спирта или экстрактного бензина.
|
Применение вышеуказанных примечаний поможет избежать неполадок указанных во вступлении, а также сборка дверей будет намного легче. |
|
|
